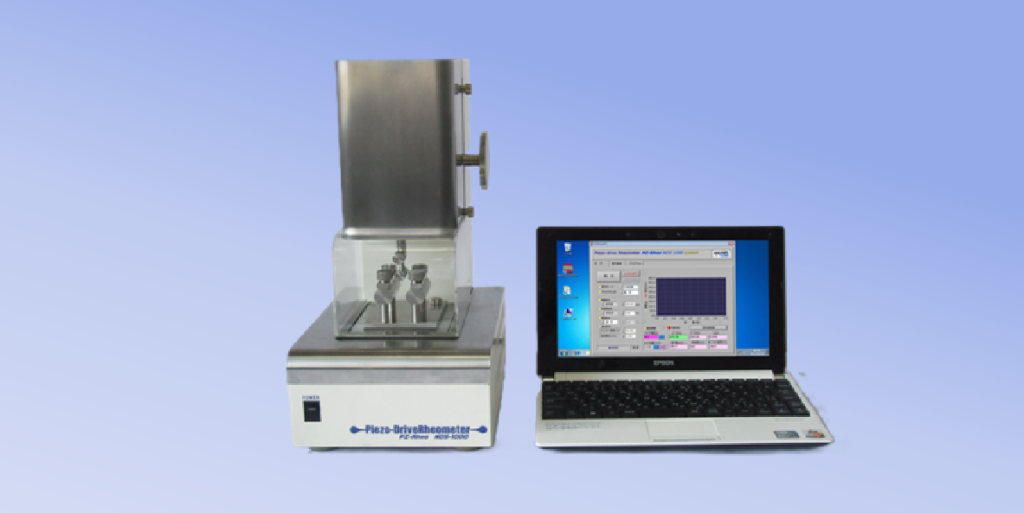

動的粘弾性測定装置 PZ-RheoⅡ

特 徴

・ピエゾ駆動による微小リニア振動を用いた動的粘弾性測定
・小型軽量な卓上機。ユニット式で設置/移動/組立も簡単
・振幅切替(1050/50500µm)により流動体、柔軟材料にも対応
・内臓ペルチェ温調モジュールにより低温領域(-20)も測定可能
・利用状況に応じた測定画面の選択(単測定、プログラム測定
・測定条件(温度、周波数、変位)を組合せた多段プログラム測定
・様々な分野で測定実績多数

適用サンプル

  固形物*1、ゲル、粘性液体*2
  形態変化材(硬化・軟化・溶融)
   *1:硬いものは曲げ試験のみ
   *2:およそ0.5Pa・s以上

PZRheoⅡの適用分野

工業(化学、ゴム・プラ、接着、塗料、医薬)、 生活(農産物、食材、加工食品)

PZRheoⅡの操作画面

PZRheo測定画

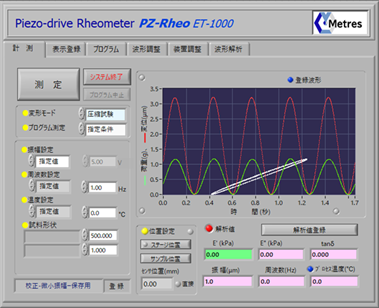

計測画面

この画面では、サンプルをセットし、測定ボタンを押すだけで、簡単に測定できます。測定条件の変形モード、振動条件、温度、サンプル形状等は、自動保存されるため、多数サンプルを測定するときに便利です。

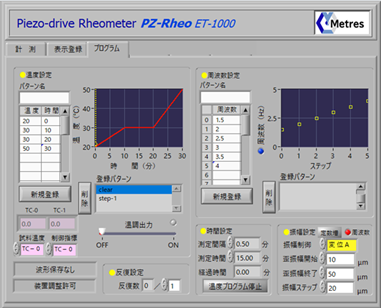

プログラム画面

温度・時間プログラムの設定、振動条件の組み合わせプログラムなど、異なる測定条件を組み合わせたプログラム測定を設定します。変形条件を変えた測定や時間変化、温度変化を調べることにより物質の特性解明に役立ちます。

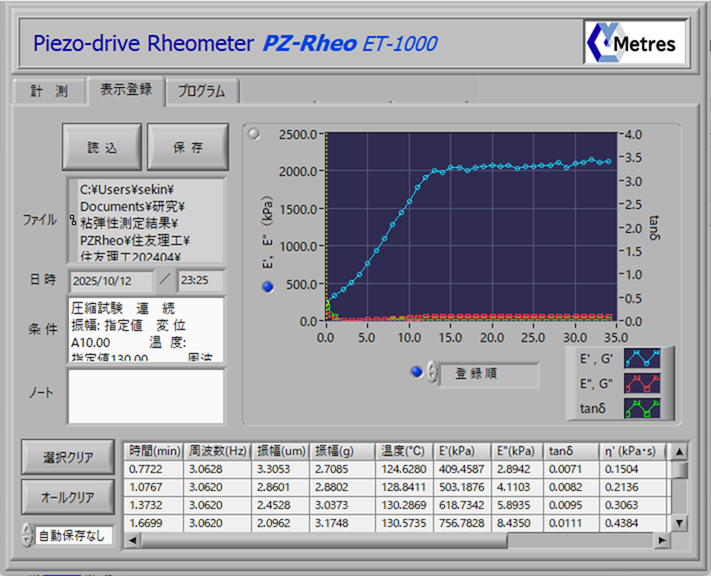

表示登録画面

測定結果の収録、プログラム測定結果の表示確認、集計結果の
ファイル保存/読込など測定結果の集計管理を支援します。

PZRheoⅡの試験治具

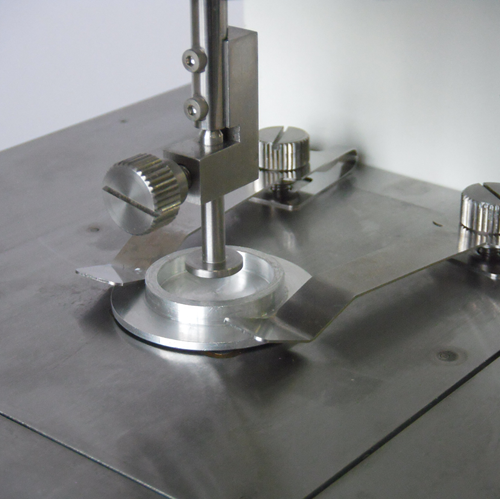

PZ測定部圧縮
圧縮変形用

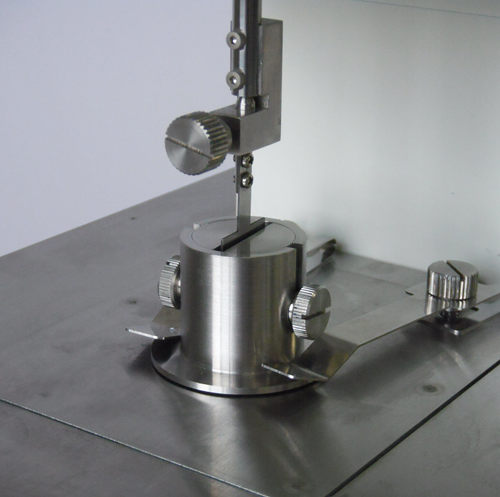

PZ測定部剪断
剪断変形用

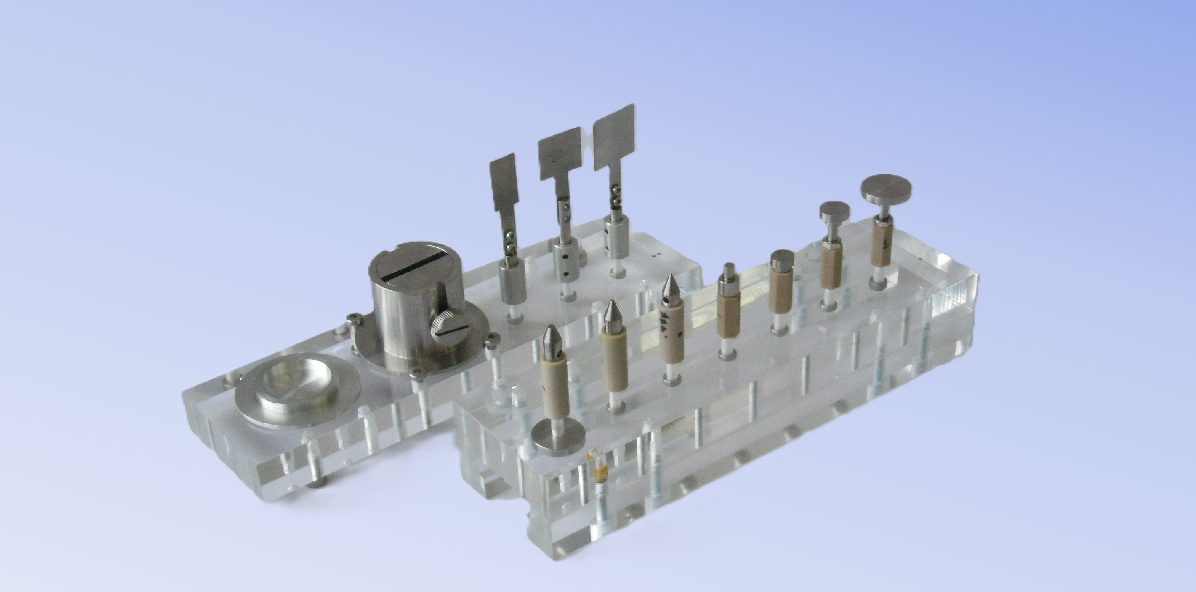

PZRheo治具セット背景青
各種プランジャ
温調曲げ変形用

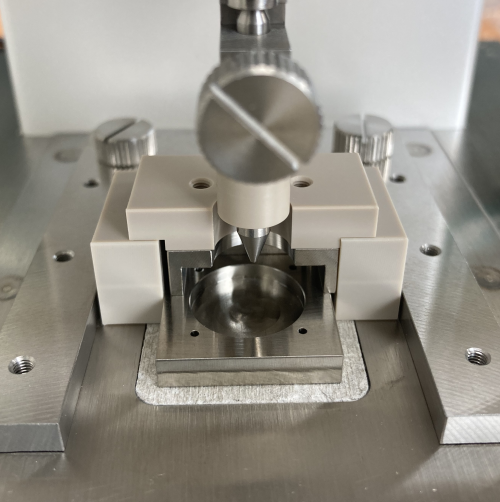

温調圧縮変形用

サンプルの用途に応じた必要な粘弾性値を得るため、様々な測定治具を提供可能です。
また、光照射等の特殊用途に対応した専用治具の設計・開発にも対応します。

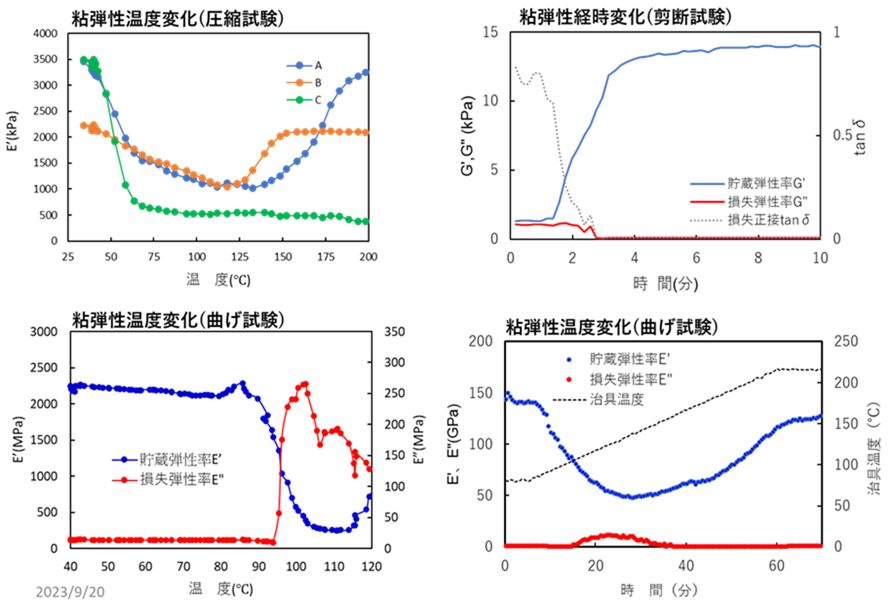

PZRheoⅡの測定例

PZ実施例

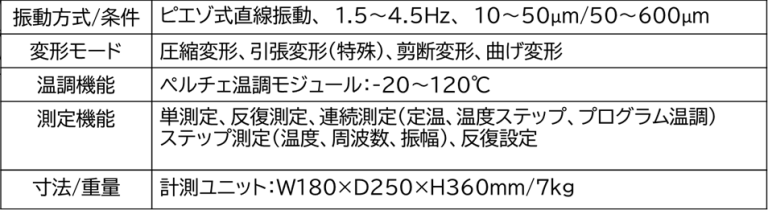

PZRheoⅡの装置仕様
